Устройство кривошипных прессов: Принципы и конструкции

Кривошипные прессы широко используются в производстве, в металлургии и машиностроении. Они предназначены для выполнения операций, связанных с формовкой, штамповкой и резкой материалов. В данной статье мы рассмотрим устройство кривошипных прессов, их основные компоненты и принципы работы.

Кривошипный пресс состоит из нескольких ключевых элементов, каждый из которых имеет свою уникальную функцию:

1. Кривошип:
Этот элемент является основой механизма пресса. Он преобразует вращательное движение в возвратнопоступательное, обеспечивая движение рабочего органа, которым чаще всего является пуансон.

2. Двигатель:
Основной источник энергии для пресса. Обычно используется электрический двигатель, но также могут применяться гидравлические и пневматические системы.

3. Рабочая плита:
На ней фиксируется заготовка. Рабочая плита выполняет функцию основы, на которой происходит основная операция обработки.

4. Пуансон и матрица:
Эти элементы образуют инструментальный комплект пресса. Пуансон наносит усилие на заготовку, а матрица придаёт нужную форму.

5. Система привода:
Она включает в себя ремни, шкивы и редукторы, которые обеспечивают передачу вращательного движения от двигателя к кривошипу.

6. Регулировочные механизмы:
Позволяют настраивать глубину и скорость хода пресса, что важно для точного выполнения операций.

Принцип работы кривошипного пресса основан на преобразовании механической энергии. Когда двигатель запускается, он приводит в движение шкивы и ремни, соединённые с кривошипом. Кривошип, вращаясь, передаёт движение на рабочий орган, осуществляя его возвратно-поступательное движение.

В процессе работы пуансон движется вниз, оказывая давление на заготовку, что и приводит к её формовке. В зависимости от типа операции (штамповка, резка и т.д.) заготовка может подвергаться различным механическим воздействиям. Важно отметить, что величина силы, с которой пуансон воздействует на материал, определяется конструкцией пресса и характеристиками его компонента.

Как и любое оборудование, кривошипные прессы имеют свои преимущества и недостатки.

Преимущества:
Высокая производительность: процесс обработки происходит быстро, что позволяет эффективно использовать время.
Простота в обслуживании: конструкция пресса довольно простая, что делает его легким в обслуживании и ремонте.
Большой диапазон рабочих операций: с помощью одного пресса можно выполнять множество различных операций.

Недостатки:
Ограниченная гибкость: для выполнения разных видов работ может потребоваться смена инструмента.
Устранение аварий: в случае поломки кривошипного механизма, работа пресса останавливается, что приводит к временным простоям.

Кривошипные прессы играют важную роль в промышленности благодаря своей способности эффективно обрабатывать материалы и выполнять широкий спектр операций. Их конструктивные особенности и принцип работы делают эти устройства незаменимыми в производственных процессах, требующих высокой точности и продуктивности. Развитие технологий продолжает улучшать качество и функциональность кривошипных прессов, что безусловно влияет на эффективность современных производств.

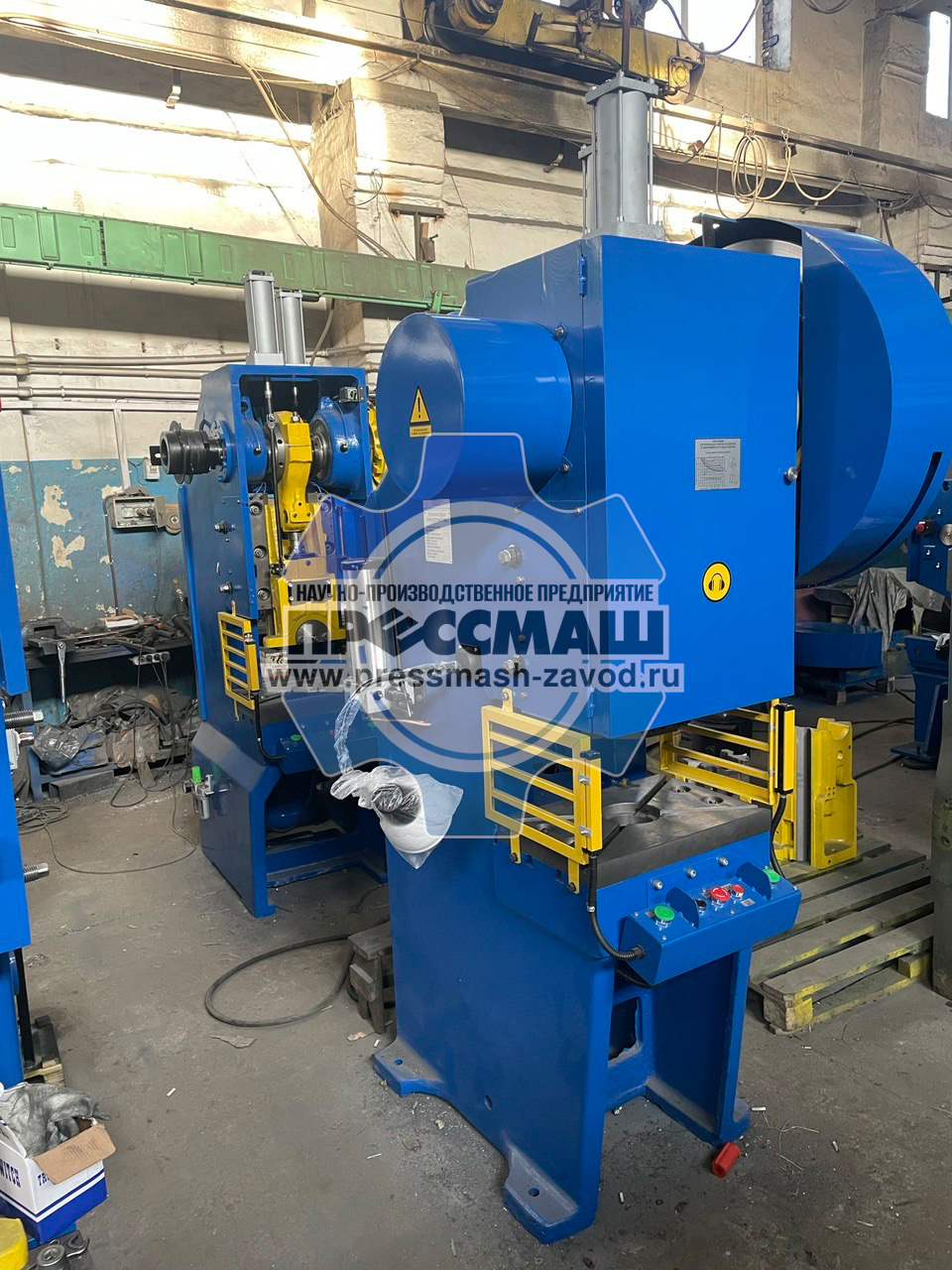

Научно - производственное предприятие Прессмаш производит кривошипные прессы более 20 лет.
